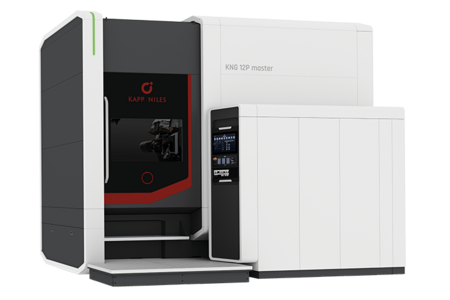

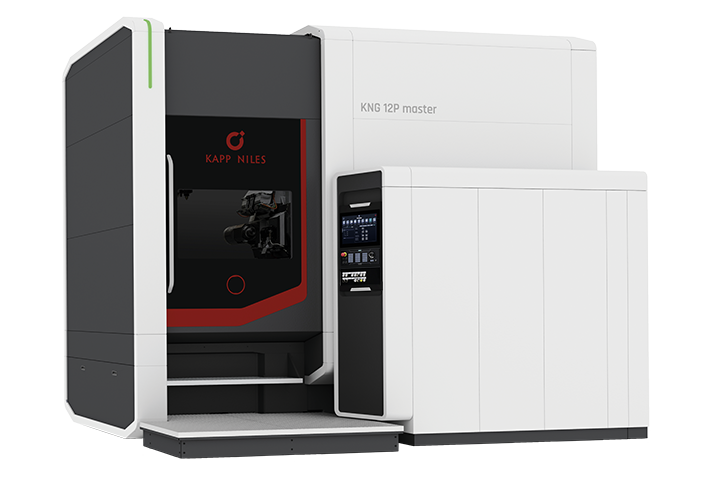

KNG master Baureihe
Verzahnungs-Profilschleifmaschinen

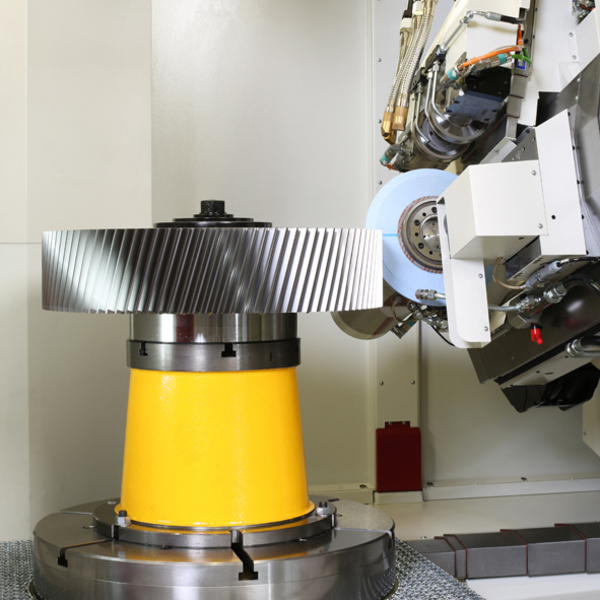

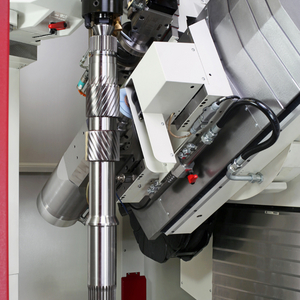

Die Maschinen der master Baureihe sind ideal für die hochgenaue Bearbeitung von Außen- und Innenverzahnungen sowie Sonderprofilen geeignet. Das Maschinenkonzept steht für höchste Werkstückqualitäten.
Hohe thermische Stabilität und Steifigkeit werden durch eine optimierte Auslegung und aufeinander abgestimmte Komponenten erreicht. Das eigensteife Maschinenbett ermöglicht eine einfache Installation ohne Verankerung im Hallenboden.

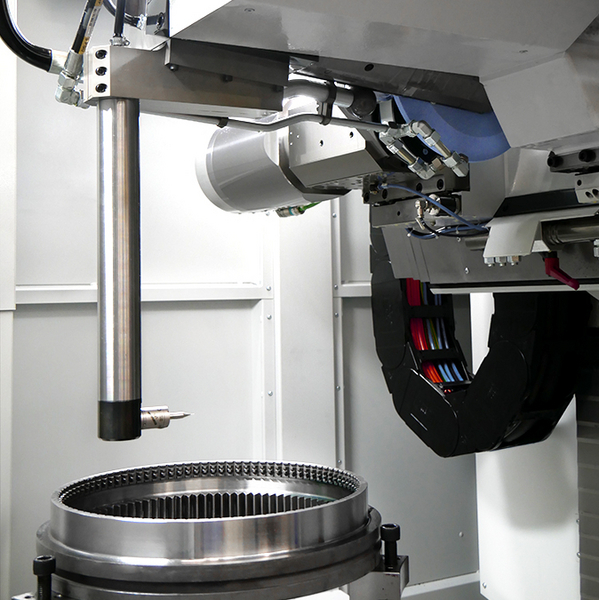

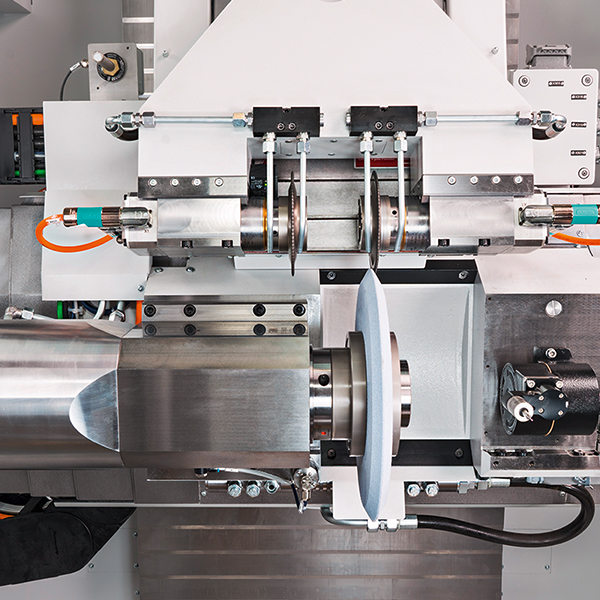

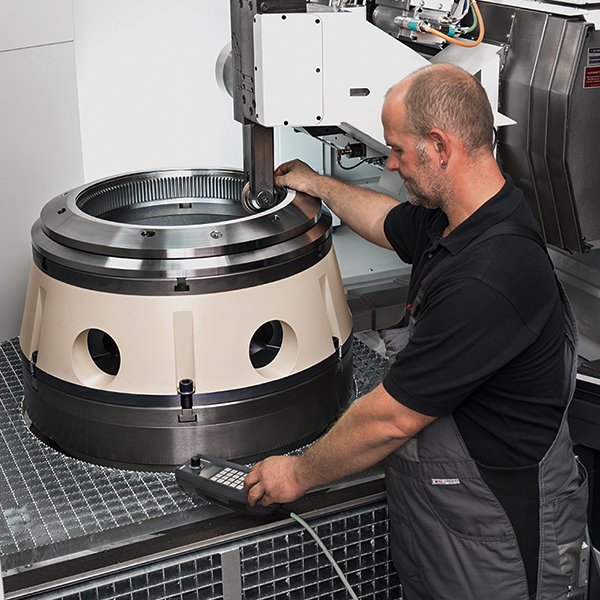

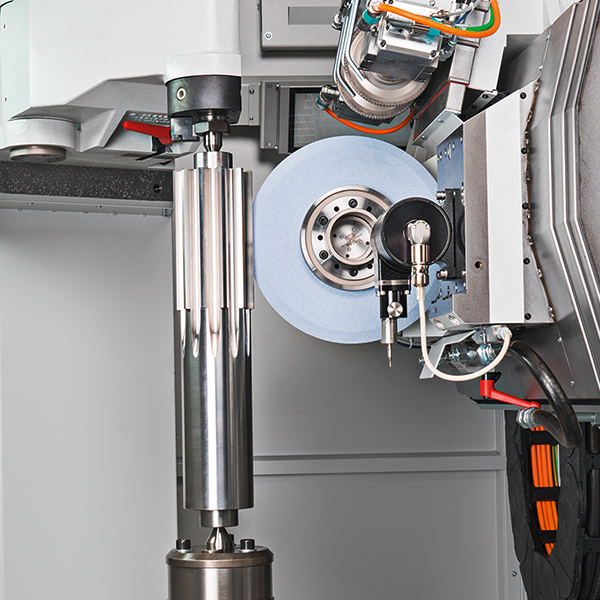

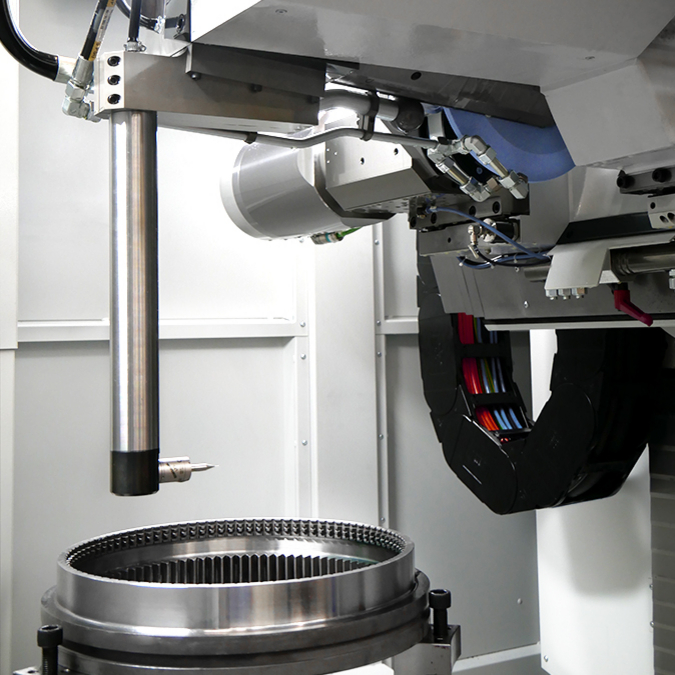

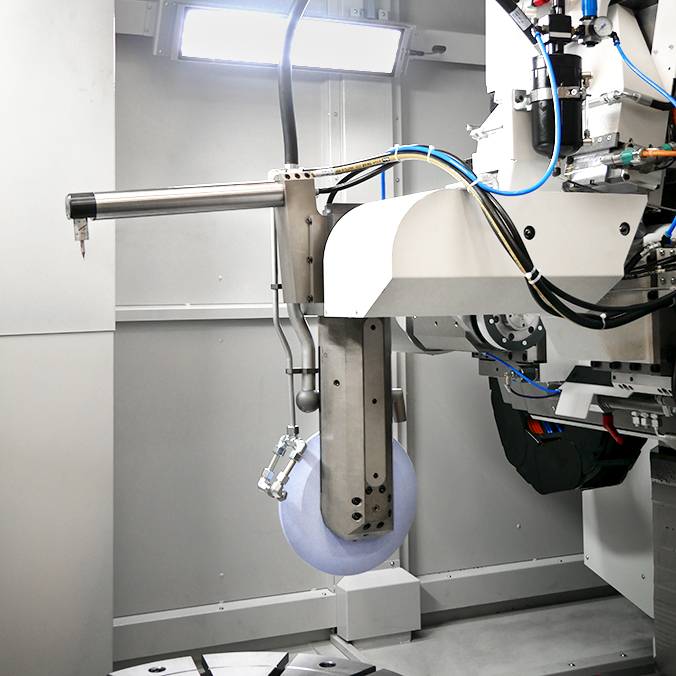

Die Abricht- und Schleifspindeln sind mit modernsten Direktantrieben ausgeführt. Das neue funktionale und ergonomische Maschinendesign, gepaart mit der innovativen und anwenderfreundlichen Bedienoberfläche, unterstützt bei der Einrichtung und Optimierung von Schleifprojekten. Mit leistungsstarken Technologieoptionen und anwendungsspezifischen Ausricht- und Messeinrichtungen lassen sich bereits bei Losgröße 1 höchste Qualitäten erreichen.
| max. Kopfkreisdurchmesser [mm] | max. Werkstücklänge [mm] | Modul- bereich [mm] | max. Verzahnungsbreite [mm] | max. Schrägungswinkel [Grad] | |
|---|---|---|---|---|---|
| KNG 8P master | 800 | 1.545 | 0,5 - 35 | 750 | +45 / -120 |
| KNG 10P master | 1.000 | 1.545 | 0,5 - 35 | 1.000 | +45 / -120 |
| KNG 12P master | 1.250 | 1.545 | 0,5 - 35 | 1.000 | +45 / -120 |
